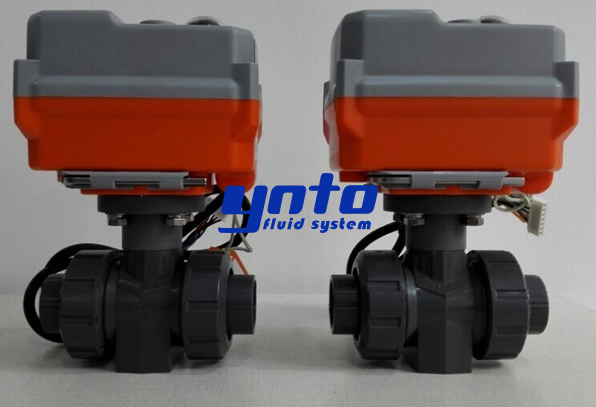

1. 產品概述

2. 額定電壓：AC230V，AC10V，AC24V

   額定扭矩：20n.m

   運行時間：約15秒。

   該閥可裝配在15N.m以下：直通、三通球閥、蝶閥。

   控制方式：B3，BD3，B3S，BD3S，B3P，B3R，B3SR（定制）采用高性能交流同步電機，使用壽命達20000倍*1。

3. 注意：在相同的控制觸點下，兩個或多個致動器不能并聯使用。

---

4. 技術參數

額定電壓：

AC230V 50/60HZ、AC110V 50/60HZ、AC24V 50/60HZ

工作電壓范圍：AC190-250V、AC90-130V、AC22-28V

功耗：13.2W@運行0.0W@保持、15W@運行0.0W@保持、10.8W@運行0.0W@保持

峰值電流@額定電壓：60mA@5ms、135mA@5ms、450mA@5ms

保險絲規格：1A、2A

電氣接口：7×0.2mm2電纜，耐壓AC300V（導線長800mm）

功能參數

額定扭矩：20N.m@額定電壓

回轉角度：90±2°

最大回轉角度：360°

手動操作：※ 配套六角扳手，在斷電下使用

運轉時間：約15秒

運轉頻率：非連續運轉 周期≥1min

噪聲水平：最大50dB(A)

位置指示：機械指示器

阻燃等級：1.6mmHB/UL94測試方法

• 防護等級：IP67 As Per En60529/GB4208-2008(所有方向)

• 絕緣電阻：100MΩ/1500VDC、100MΩ/1500VDC、100MΩ/500VDC

• 耐壓等級：1500VAC@1分鐘

• 閥門配套的介質溫度：≤80℃ 可與執行器直聯安裝

• 安裝方式：360°任意角度，需預留手動操作或接線空間

• 維護：免維護

• 證書類型：CE / MA / AL

  連接標準：ISO5211 F03、F04、F05

• 重量：ABS材質0.78kg，壓鑄鋁0.98kg
