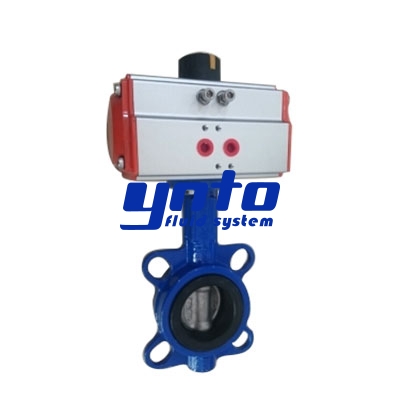

遠通DN80/DA304不銹鋼氣動蝶閥

作者 : 遠通工業 / 來源 :遠通工業 / 瀏覽 :- / 發布時間 : 2018-02-06 10:19:28

遠通DN80/DA304不銹鋼氣動蝶閥
標簽：	氣動閥門蝶閥
關鍵詞：	氣動蝶閥,不銹鋼氣動蝶閥
產品簡介：	遠通DN80/DA304氣動蝶閥可采用304不銹鋼作為閥板材質，閥桿軸向定位裝置，采用兩墊片加以對開環和彈簧卡圈結構方式，不僅可以放置閥桿無意被拆卸，同時可承載一定的軸向力，放置軸桿重量傳遞給碟板。

遠通DN80/DA304不銹鋼氣動蝶閥可采用304不銹鋼作為閥板材質，閥桿軸向定位裝置，采用兩墊片加以對開環和彈簧卡圈結構方式，不僅可以放置閥桿無意被拆卸，同時可承載一定的軸向力，放置軸桿重量傳遞給碟板。

閥桿密封圈起雙向密封的作用，在防止外來物侵入時，放置介質外泄。

軸套不僅起到支撐閥桿的作用，而且可減低啟閉扭矩

舌槽式閥座，可確保閥體、閥座、碟板之間的準確連接，同時可以方便閥座。

采用世界先進的球面密封，密封可靠，由于是球面密封，閥門在啟閉時可以減少摩擦、降低扭矩，可以選用小功率驅動裝置，從而降低費用成本，提高閥座使用壽命。DN80/DA304不銹鋼氣動蝶閥的閥座壽命是普通蝶閥的4倍。

采用兩截式閥桿無銷連接,結構簡單緊湊維修拆卸方便(可現場拆裝);蝶板具有自動對中功能(上下、左右),實現了蝶板與閥座小過盈量配。

由于DN80/DA304不銹鋼氣動蝶閥閥體本身替代普通閥座的靠背,提高了閥門的整體強度,使閥門完全可以適應套合式或焊接式法蘭連接要求,適合與任何標準法蘭連接。

閥座法蘭密封采用大寬邊,大圓弧的結構,使閥門完全可以適應套合式或焊接式法蘭連接要求,適合與標準法蘭連接。

公稱通徑	DN40-DN500
氣缸選配	AT系列氣動執行器
氣缸形式	常閉(FC).常開(「O)、雙作用(DA
公稱壓力	PN6. PN10
控制壓力	雙作用:4-8bar單作用45-8bar
控制介質	中性、無侵性氣體(最好的是有輕量質的壓縮空氣
控制時間	.5-1秒
控制角度	90度
工作溫度	10°C至80C
氣缸外殼材料	自鋁、硬陽極化表面處理
閥體材料	球噩鑄鐵,鋁合金、灰鑄鐵、鑄鋼、不銹鋼
板材料	不銹鋼CF8/CF8M、球墨鑄鐵尼龍11、球嶄鑄鐵鑲鎳磷、316L.雙向不銹鋼
閥桿材料	B16.304、碳鋼電鏡
密封材質	EPDM
克體試驗壓力(Mpa)	公稱壓力x15
封試驗壓力(MPa)	公稱壓力x11
外表涂層	環氫聚醋涂料、尼龍1、烤漆、覆改性環樹脂
連接方式	法蘭式
連接標準	DIN ANSI
使用介質	水鹽、酸誠天然氣、空氣。醇類,油類、食品、蒸氣
可配附件	電磁閥,空氣過濾器減壓鬧、閥位回訊號、閥門定位器等
